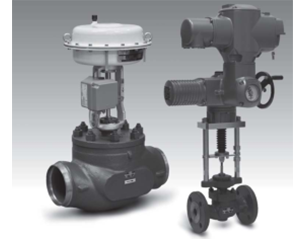

RV300系列調節閥
發布時間：2020-05-07 02:27:45瀏覽次數：1990
1、應用
RV300系列電/氣動調節閥適用于工業過程中的各種液體,氣體及蒸汽的控制和切斷。該系列調節閥符合DIN和ANSI標準的要求，廣泛應用于化工、石化、電力、冶金、制藥、輕工等領域。
公稱通徑DN15~400 1/2″~16″
壓力等級PN16~63 ANSI Class150~600~900~1500
溫度范圍-20℃~550℃
詳細介紹：1、應用
RV300系列電/氣動調節閥適用于工業過程中的各種液體
,氣體及蒸汽的控制和切斷。
該系列調節閥符合DIN和ANSI標準的要求，廣泛應用于化
工、石化、電力、冶金、制藥、輕工等領域。
公稱通徑DN15~400 1/2″~16″
壓力等級PN16~63 ANSI Class150~600~900~1500
溫度范圍-20℃~550℃
2、特點
RV300系列調節閥有V-Port、多孔式、壓力平衡式、多
級減壓式等形式的閥芯，能滿足各種工況的要求。
RV300系列調節閥閥芯采用鍛打后再加工的工藝，提高
了閥芯材質的密實度增強閥芯的抗沖刷能力。
1．V-Port閥芯:V型開口閥芯采用高速水射流精密加工
技術加工，極大的提高了加工精度，保
證了流量曲線的精確性。同一規格的調
節閥只要改變V形窗口的形狀就可以改變
流量曲線和流通能力。
2．多孔式閥芯:采用不規則開孔技術，有效的保
護了閥內件不受流體的空化，氣蝕現象的
破壞，大大地延長了調節閥的使用壽命。
3．壓力平衡式:壓力平衡式閥芯應用于壓差較大的場合，閥
芯采用壓力平衡式的設計消除了介質壓差給
閥芯的不平衡力，從而降低了調節閥執行機
構所需的輸出力。
4．多級減壓式:獨特的多級減壓技術使減壓效果更明顯、
突出。每級減壓最大可達4.0~5.0MPa,最多可
達4級.
3、技術參數
系列：RV/UV320 / RV/UV330
閥門類型：?jiǎn)巫蓖刂崎y
公稱通徑：DN15-400
公稱壓力DIN/ANSI:PN16-63/Class150-600-900-1500
閥體材質DIN/ANSI:鑄鋼1.0619（GP240GH）1.7357(G17CrMo5-5)A216WCB/A217 WC6 / 不銹鋼1.4581（GX5CrNiMoNb19-11-2）A351 CF8M
閥座/芯材質DIN/ANSI:1.40208/17023.6 1.4028/422906.5 410 / 1.4571/17348.4 1.4581/422941.4 316Ti
工作溫度：－20－550℃ / -20-550℃
連接方式：EN092-1(4/2002)標準/ANSI 焊接 或 法蘭
閥芯類型：V-Port帶減壓孔特定形狀
流量特性：EQ%、線性、LDM Spline、快開
Kvs值：0.01－1600m3/h
泄漏等級：IV級EN 1349標準＜0.01%kvs 金屬－金屬密封 / V級EN 1349標準＜0.001%kvs 金屬－PTFE密封
泄漏等級：IV V VI級 EN 13060標準
調節比：50:1
填料：O型環EPDM(Exp.graphite)(Tmax=550℃) PTFE填料（Tmax=260℃）石墨填料（波紋管密封Tmax=550℃）特殊介質填料
*材質可選304、316、316L、Monel、Hastelloy-B/C及其他合金材質
**采用抗低溫材質最低可達－200℃
